S&T Kar98k ケースレス エアーコッキングライフル ストック交換

S&T Kar98k ケースレス エアーコッキングライフル ストック交換
ジャンクのタナカ kar98kのストック、そのままだとS&T Kar98kを移植出来ないので、手持ちの道具のみでくり抜いてみた。
剪定用手鋸、ノミ、粗目の金属やすり。
構造上、糸鋸は入らないので、手鋸で大雑把に切って、やすりで削って行く。



S&T Kar98k ケースレス エアーコッキングライフル ストック交換

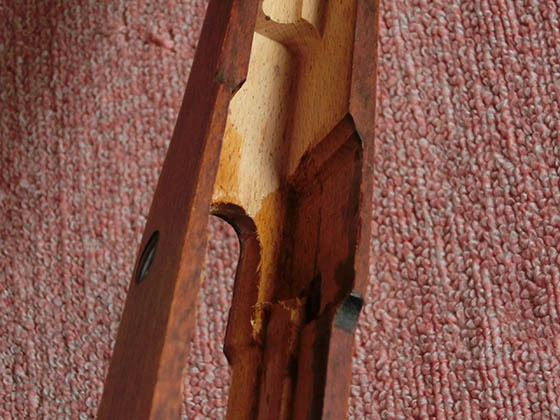

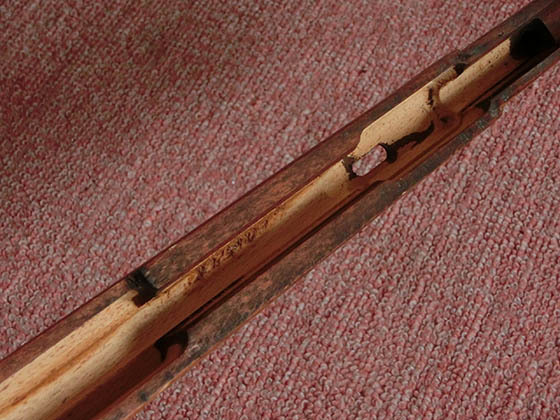

機関部は、片側だけ引っ掛かって入らない部分が多かったので、ノミを使って削り取り、やすりで仕上げる。



S&T Kar98k ケースレス エアーコッキングライフル ストック交換

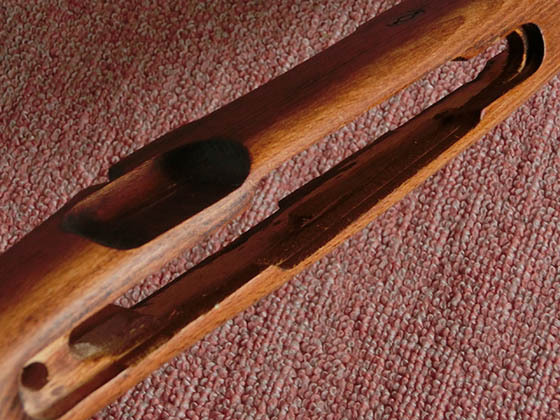

右後ろ辺りも削ったが、ここは外側が大幅に削られてて



S&T Kar98k ケースレス エアーコッキングライフル ストック交換
機関部入るくらいまで削ったら、外までちょっと及ぶ羽目に。



S&T Kar98k ケースレス エアーコッキングライフル ストック交換

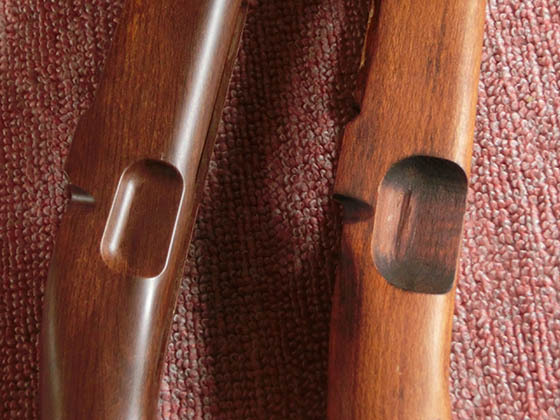

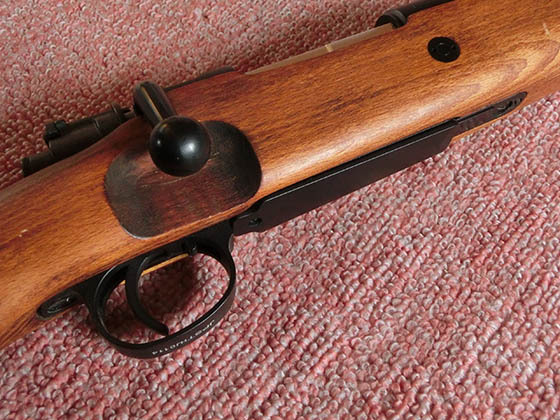

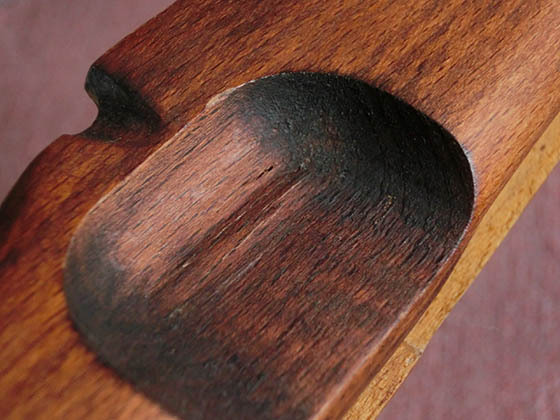

元のS&Tのと比べても、ボルトハンドル起こしやすくする為の凹みは、タナカのはかなり大きめ。



S&T Kar98k ケースレス エアーコッキングライフル ストック交換

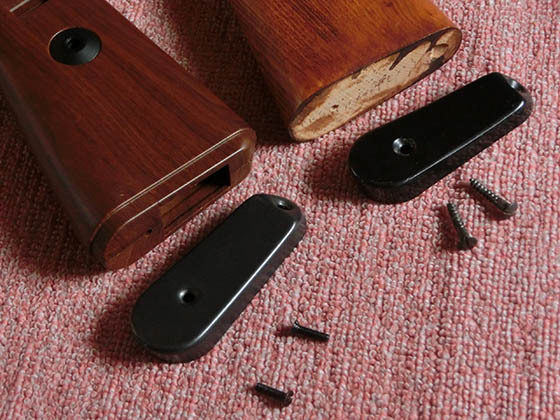

バットプレートは、タナカのは樹脂なのでS&Tのを移植。ネジはタナカのを使用。
S&Tのは木ネジじゃないので。



S&T Kar98k ケースレス エアーコッキングライフル ストック交換

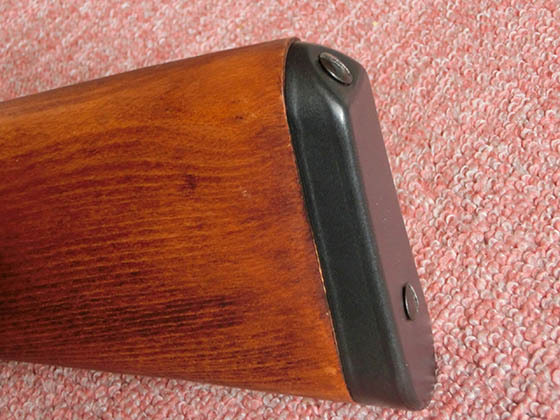

ネジヘッドのサイズが違うので、S&Tのバットプレートだとタナカのネジは若干浮く。



S&T Kar98k ケースレス エアーコッキングライフル ストック交換
また、ちょっとずれてる。S&Tのと違い、タナカのはバットプレートに収まる部分が皆無ってのも。




S&T Kar98k ケースレス エアーコッキングライフル ストック交換

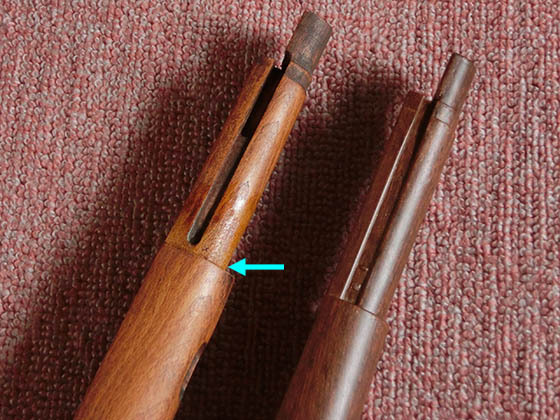

リアバンドで固定する部分も、タナカのはテーパー強く掛かってて根元が太い。
タナカの樹脂製リアバンドは、サイズはともかく造りがイマイチ、そして強度も低いので、S&Tのを使う。
その為、S&Tのが入るように削る必要ある。S&T側は金属なので削り難いのと、あまり削り過ぎると強度が落ちるので、内側の塗装剥ぐ程度にして、タナカのストック側を削る。



S&T Kar98k ケースレス エアーコッキングライフル ストック交換

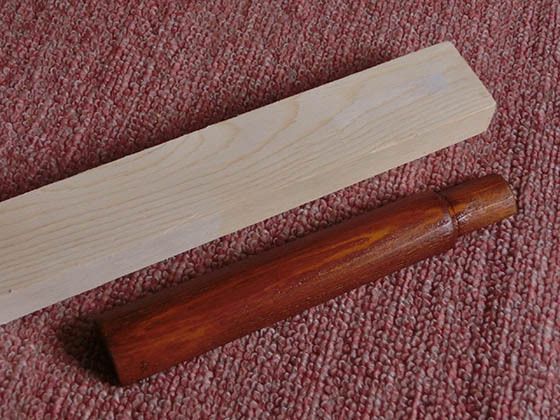

ストックが木なのに、S&Tの樹脂製ハンドガード組むのは味気ないので、ホームセンターで素材購入。
幅と長さは丁度のが檜であったが、高さが足りなかったので、安い輸入木材使用。



S&T Kar98k ケースレス エアーコッキングライフル ストック交換

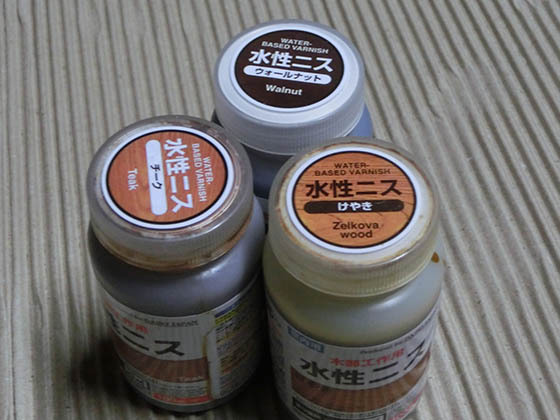

出来るだけ安く仕上げる為に、100均で買った木材用塗料。ストックの色合いに合わせる為、3種類試してみた。
結果、茶色味が強いけやきを重ね塗り。水性なので、乾くのは遅いが、室内で塗れるので。
ただ、乾いた後にリアバンド組むときつくて通らない。特にストック側が。塗装前は丁度通るサイズだったが、水でふやけたのかも。その度に削って塗ってを繰り返し。



S&T Kar98k ケースレス エアーコッキングライフル ストック交換
S&Tのハンドガードの形状に合わせて加工してある。金属ヤスリも100均のを使った為、内側の形状が若干歪んでる。
前側はちょっと長過ぎた気もするが、塗装終えてから気が付いたので、このまま。



S&T Kar98k ケースレス エアーコッキングライフル ストック交換
ストックにS&Tのパーツを仮組みしてみた。
そのまま組むとトリガーガード後ろが深く入り過ぎる。S&Tの樹脂ストックに組む時用のカラーは使えないので、1.2mmプラ板間に挟む。



S&T Kar98k ケースレス エアーコッキングライフル ストック交換
組んだ時にフロント側が妙に軽く感じた。タナカの木ストックはエアコキ用に肉抜き部分が多いので



S&T Kar98k ケースレス エアーコッキングライフル ストック交換

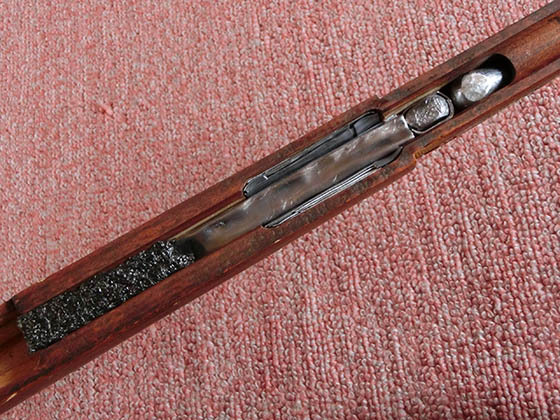

組んでも邪魔にならない程度に鉛を入れまくる。



S&T Kar98k ケースレス エアーコッキングライフル ストック交換

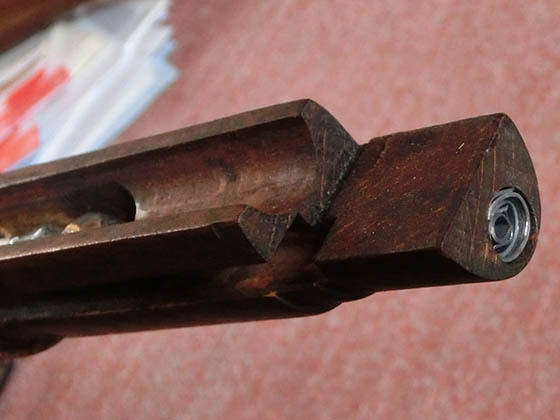

クリーニングロッド部分のチューブ穴も、S&Tのを組むと必要無いので、鉛板丸めて入れる。



S&T Kar98k ケースレス エアーコッキングライフル ストック交換
S&Tの機関部組むと、薄くなった部分が若干盛り上がってる。まあ、大きな穴開いてないので、このままで。



S&T Kar98k ケースレス エアーコッキングライフル ストック交換

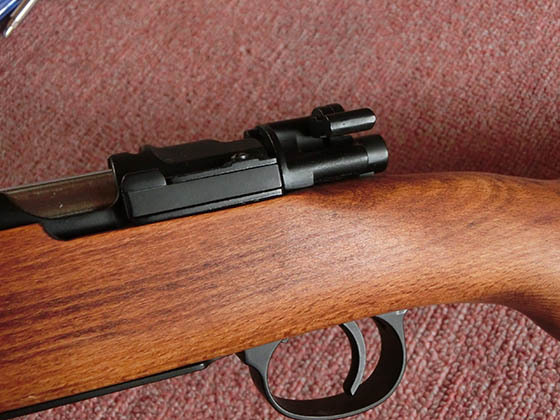

上側はほぼぴったり。ボルト引いての作動も問題無し。まあ、タナカのコピーがS&Tなのだから、多少古くても基本形状は同じはずなので。



S&T Kar98k ケースレス エアーコッキングライフル ストック交換
(クリック拡大)
完成形。樹脂のフェイクウッドとは違う、リアルウッドの質感は最高に良い。
また、錘入れたおかげで重さのバランスが丁度良い。
ストックに付いてる丸いパーツ(レシーバー下のパーツと、ストック後方のファイアリングピン分解用パーツ)、タナカのは樹脂製だが、S&Tから移植せずにそのまま。
まあ、破壊しないと交換出来ないもので・・・。



S&T Kar98k ケースレス エアーコッキングライフル ストック交換

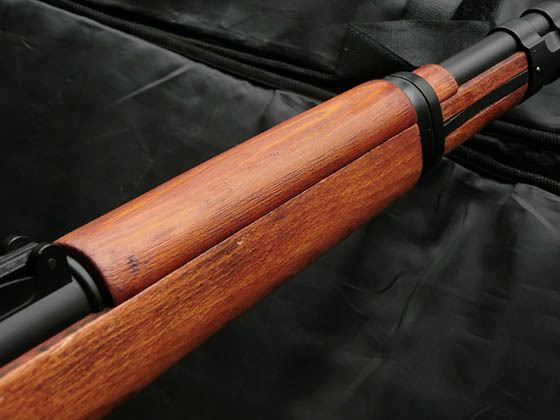

ハンドガードの塗装被膜はそのままだと艶が強めなので、タナカのストックに合わせて艶落とした。



S&T Kar98k ケースレス エアーコッキングライフル ストック交換

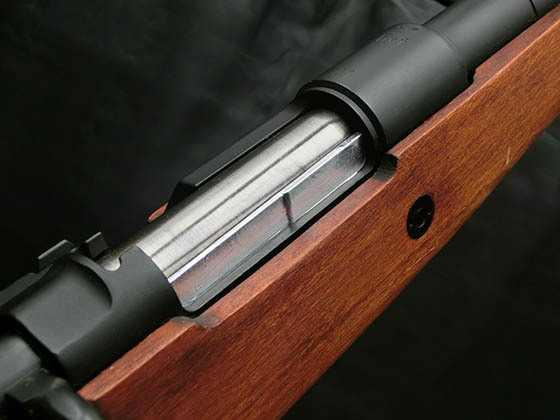

ついでに、プラ板でダミーエキストラクター作成。
それっぽい隙間がレシーバー内側に空いてるので、1.2mmプラ板挿し込んで0.5mmプラ板追加、アルミテープで覆っただけ。
分解しなくても出来るし、見た目も改善されるので、お試しあれ。



S&T Kar98k ケースレス エアーコッキングライフル ストック交換
(クリック拡大)

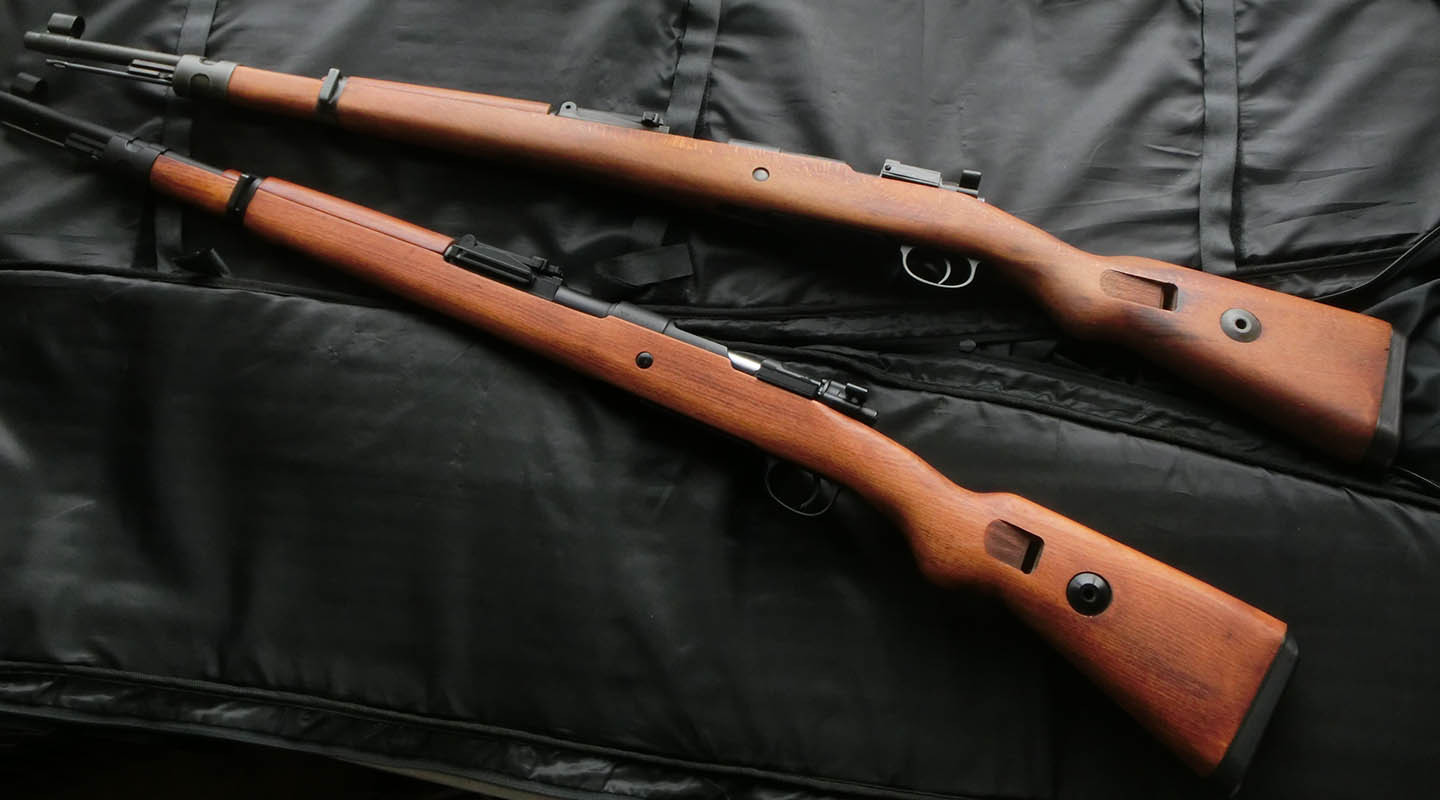

CMCのモデルガンとの比較。
下がCMC。



S&T Kar98k ケースレス エアーコッキングライフル ストック交換
(クリック拡大)
上、CMC。
CMCのモデルガンはバレルが亜鉛でスチールインサートが入ってるので(エアガンはどれもアウターバレルはアルミ製)フロント側が重め。S&Tのは錘入れたので、重さのバランスがモデルガンに近い(ちなみに、3kgオーバー)



S&T Kar98k ケースレス エアーコッキングライフル ストック交換

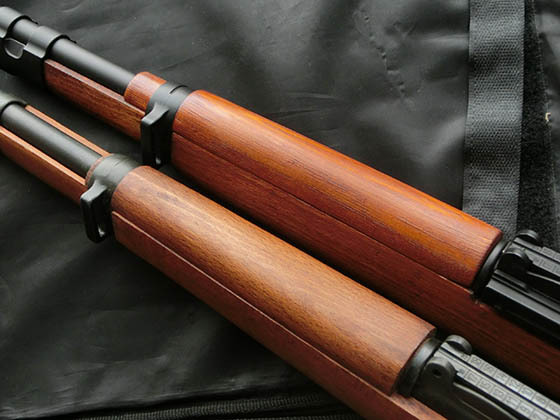

ハンドガードの形状はちょっと違い、CMCのは後ろ側が上から潰したような形状。S&Tのはほぼ半円。



S&T Kar98k ケースレス エアーコッキングライフル ストック交換

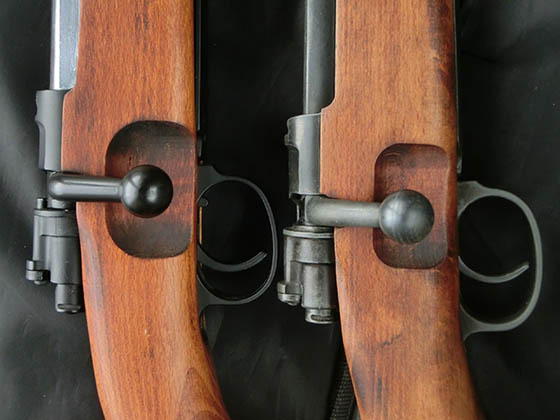

ボルトハンドル起こす為の凹みも、CMCのはタナカのより小さい。



S&T Kar98k ケースレス エアーコッキングライフル ストック交換

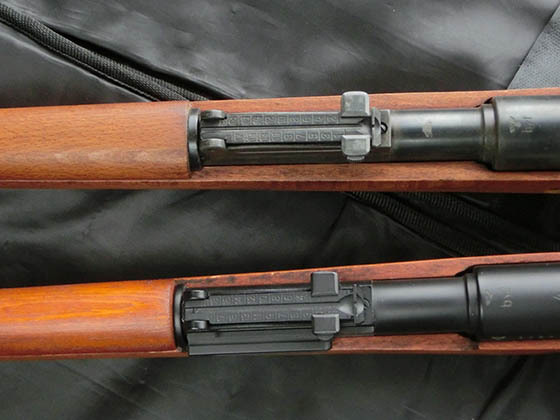

スコープマウントレールの有無で、ストックの形状が違う。



S&T Kar98k ケースレス エアーコッキングライフル ストック交換

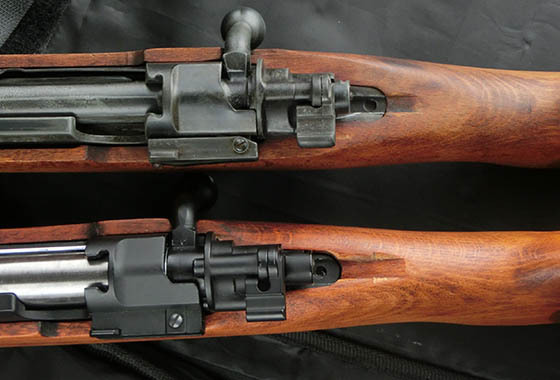

上、CMC。ボルト後方のストック形状は、下のタナカの方がスリム。



S&T Kar98k ケースレス エアーコッキングライフル ストック交換

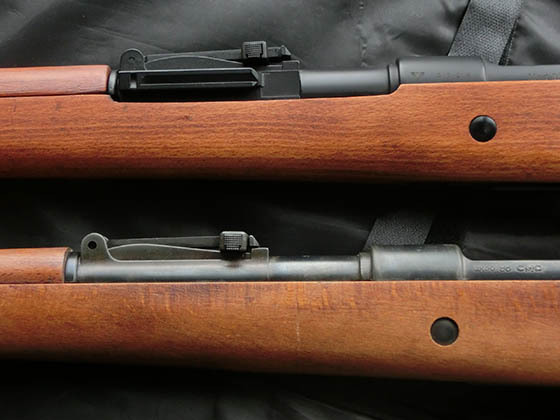

前側も下のタナカの方が細い。
同じメーカー(ストックは同じタナカ製)にも関わらず形状違うのは、参考にした実銃の製造年代の違いからか?
右手で握る部分は感触ほぼ同じだが、左手で支えるストック前側の太さが違う為、タナカの方が握り易い。


操作性・命中精度はS&Tのストックに組まれてた頃と変わらない。でも、質感が大幅に違うので、手にしてるだけでも満足度が高い。
フェイクウッドは所詮プラスチック、本物の木の質感には遠く及ばない。
元ジャンクで更に加工したりで傷多いストックなので、コレクション用途というより使い倒す用にするつもり。なにせ、トリガーはS&T 三八式より軽いし、取り回しも三八式より扱い易い。サバゲーはやらないのでそっちに投入する予定は無いが、外で遊ぶ分にはかなり向いてる。三八式は綺麗過ぎて、扱いは慎重にならざるをえないもので・・・。
